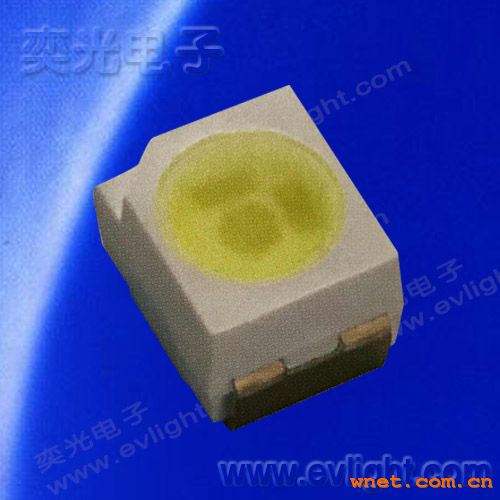

汽车电子超亮LED白光3528贴片规格67-11-BUTT-JM0JL0V1AAH7C-2T8-AM,PLCC2封装,尺寸规格(长*宽*厚=3.5*2.8*1.85mm),内置双基纳二极管以提升抗静电能力,外壳缺口端极性为负极,其外形与电极焊锡PAD图示如上67-11-BUTT-JM0JL0V1AAH7C-2T8-AM超亮白光3528贴片LED额定最大值,设计使用时,需要注意以下参数 项目 | 项目符号 | 额定最大值 | 单位 | 说明 | 反向电压 | VR | 5 | V |
| 顺向电流 | IF | 30 | mA |
| 功率消耗 | P | 105 | mW |
| p/n结节温 | Tj | 125 | °C | 芯片p/n耐温 | 工作温度 | Topr | -40~+100 | °C |
| 储存温度 | Tstg | -40~+110 | °C |
| 热阻 | Rth J-A | 250 | KW |
| Rth J-S | 150 | KW |
| 静电防护 | ESD HBM | 2000 | V | 人体静电 | ESD MM | 200 | V | 机器静电 | 焊锡温度 | Tsol | 260 | °C | 10秒 | 350 | °C | 3秒 |
67-11-BUTT-JM0JL0V1AAH7C-2T8-AM超亮白光3528贴片LED电子特性如下: 项目 | 项目符号 | 最小值 | 平均值 | 最大值 | 单位 | 测试条件 | 发光亮度 | Iv | 710 | --- | 1400 | Mcd | IF=10mA | 发光角度 | 2θ1/2 | --- | 120 | --- | Deg | 顺向电压 | VF | 2.6 | --- | 3.5 |
| 反向电流 | IR | --- | --- | 2 | uA | VR=5V |
67-11-BUTT-JM0JL0V1AAH7C-2T8-AM超亮白光3528贴片LED发光亮度:710~1400mcd,细分等级范围如下: 等级代码 | 最小值 | 最大值 | 单位 | 测试条件 | V1 | 710 | 900 | Mcd | IF=10mA | V2 | 900 | 1120 | AA | 1120 | 1400 |
67-11-BUTT-JM0JL0V1AAH7C-2T8-AM超亮白光3528贴片LED色泽JM0 & JL0等级CIE具体参数区域如下: 等级代码 | x坐标 | y坐标 | 测试条件 | JM0 | 0.2848 | 0.2757 | IF=10mA | 0.2780 | 0.2883 | 0.2922 | 0.3077 | 0.2971 | 0.2935 | JL0 | 0.2898 | 0.2664 | 0.2848 | 0.2757 | 0.2971 | 0.2935 | 0.3007 | 0.2830 |
汽车电子超亮LED白光3528贴片规格67-11-BUTT-JM0JL0V1AAH7C-2T8-AM,PLCC2封装,尺寸规格(长*宽*厚=3.5*2.8*1.85mm),外壳缺口端极性为负极,其外形与电极焊锡PAD图示如上下,内置双基纳二极管以提升抗静电能力,其他电子特性如下(测试与分级顺向电流IF:10mA): 静电防护(人体静电):2000V;机器静电:200V 使用电流:最大30mA 反向耐电:最大12V pn结节温:125℃ 热阻系数:Rth J-A :250K/W;Rth J-S :150K/W 工作温度:-40~+100℃,储存温度:-40~+110℃ 焊锡温度:红外线烘烤炉:260℃/30秒,手焊锡:350℃/3秒 发光亮度:710~1400mcd,细分等级V1(710~900),V2(900~1120),AA(1140~1400)
|
